近年来各大医院、血站等机构随着成分输血在临床上被广泛推广应用，如何保存新鲜冰冻血浆成了最关键的问题，因此，血液冷冻技术由此诞生了。血液冷库主要是用来保存新血液、血浆、干细胞等，所以血液冷库的重要性不言而喻，那么想建造一个血液冷库应该如何设计规划？

　　一、血液冷库保温结构特点

　　+4±2℃血液库采用δ100mm厚高压发泡的聚氨脂夹心挂钩板，-25℃~-30℃血浆库采用δ150mm厚高压发泡的聚氨脂夹心挂钩板，聚氨脂保温层均匀稳定密度40~42Kg/m3，导热系数小（λ≤0.022W/MK），夹心板采用单面304不锈钢板，美观耐久防腐，壁面光滑易清洁，符合卫生洁净要求。冷库板均为企口型板材，板材间通过凹凸配合拼接而成，所有接缝抹冷库专用耐低温硅橡胶密封胶，这样密封性能好，库温稳定节约能源。

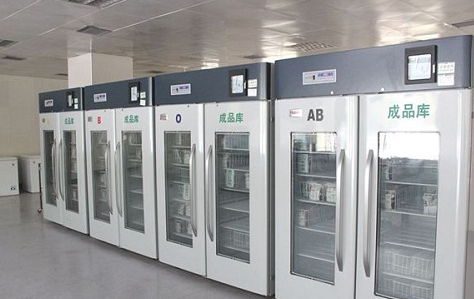

　　+4±2℃血液库采用中空玻璃透明门，方便观察库内物品；为了防止库门凝露，中空玻璃门采用先进的电热膜玻璃，并在库门门框内设置了防凝露加热线，具有防止炸裂功能；门内安装自吸式有机玻璃小门，能有效防止冷量不必要的流失，达到节能效果。门体内侧安装照明灯管，以利于夜间观察操作，在门体侧方安装照明开关、制冷开关和库内温度控制显示屏。还可根据用户需求选配安装门锁。

　　-25℃~-30℃血浆库的库门采用小型内嵌半埋式保温门，带有门框防冻加热装置，防止库门凝露。库门内嵌半埋式保温门密封采用专业密封条，耐低温弹性好密封性好。门锁铰链等采用合金材料表面镀亮铬。

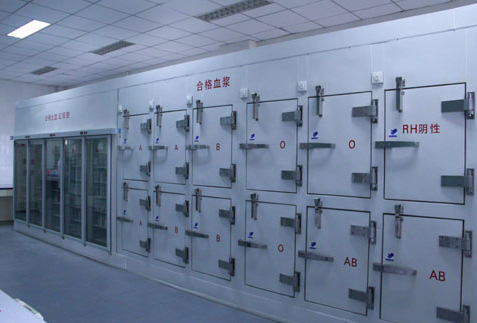

　　整个血液贮存冷库采用多门组合设计，冷藏库内部设置多层搁架，采用304不锈钢材质专用可调节储存架，为7层可拆装式，每层安装亚克力自吸式隔风门。血袋盛放采用标准钢丝蘸塑存血筐，每个标准筐存血袋数量为10~15袋（250ml/袋），便于用户分类标记存放。

　　二、制冷压缩机组特点

　　血液冷藏库：

　　制冷机组采用美国谷轮公司的冷冻全封闭式涡旋压缩机，该压机具有以下技术特点：

　　1、压缩机采用柔性化设计，动定涡盘具有更高的寿命和可靠性，更好的液体容忍度和杂质容忍度，轴向和径向均具备良好的柔性特点。

　　2、压缩机的高能效比，涡旋盘磨合而不是磨损，容积效率高，随着运行时间的增加，压缩机的性能发挥将更好。

　　3、压缩机低噪音性能。压缩机具有平滑的声音频谱和柔和的声音质量。压缩腔的对称分布，无不平衡应力，高精度制造工艺。

　　4、高强度的DU轴承，保证在没有完全润滑的情况下延长运行时间，聚四氟乙烯PTFE涂层，具有非常小的摩擦系数。

　　5、独特卸载启动技术，压缩机在停机后，压缩机内部全面的压力平衡，无需附加启动装置。

　　6、低噪音紧凑型冷库机组，设计结构尺寸精巧，重量轻，振动小，适合空间狭小的安装场所，并能保证低噪音运转。

　　血浆低温库：

　　在血浆冷库低温环境中，就适合比泽尔机组。比泽尔半封闭活塞式压缩机通用性极强，应用范围广泛，制冷量高、能耗低、噪音低，具有高效率，能量调节使产品在应用过程中更加安全、可靠、节能。八角型半封闭活塞压缩机变吸气冷却系统采用一种接口满足两种冷却方式，比泽尔机组振动小，内置消音器是比泽尔专利，外形紧凑，空间要求小。双级半封闭压缩机冷量范围广，具有中间冷却液体喷射系统赫然针对R22选用电子控制的CIC系统，可选用机械式TX阀，专利的回油系统确保极低的带油率。产品大量适用于商业制冷行业，如超市、冷库等应用。在行业中占有领导地位。

　　活塞式压缩机的工作是气缸、气阀和在气缸中作往复运动的活塞所构成的工作容积不断变化来完成。如果不考虑活塞式压缩机实际工作中的容积损失和能量损失（即理想工作过程），则活塞式压缩机曲轴每旋转一周所完成的工作，可分为吸气、压缩和压缩过程、排气过程。

　　三、制冷系统采用节能技术

　　1、采用变冷凝压力、变蒸发压力控制技术，使制冷系统节能运转；

　　2、采用液体自过冷技术，采用化霜水使液体过冷5度以上，节能5%以上；

　　3、采用过热排气预冷却技术，利用流动诱发的高频震动，使排气预冷却盘管与冷却了过冷液体的化霜水进一步高效换热。降低排气压力，功耗大大降低；

　　4、采用高效强化换热冷凝器与高效强化换热蒸发器，强化换热；

　　5、考虑保存制品的安全性，冷藏库压缩冷凝机组配置上必须采用双系统配置，即采用两套独立制冷系统，一用一备，遇故障可自动切转换运行并发出报警。并可根据机组工作运行时间，自动轮值切换，均衡系统运行时间，保持高可靠性，并有效延长设备使用寿命。

　　四、先进的自动控制系统

　　全自动数字化电脑控制系统。采用彩色液晶触摸屏、40点可扩展型PLC控制、温度模块控制器，配用优质电气部件制造，具有极高的工作可靠性，技术水平达到国际领先。可对血液贮存冷库实现显示、设定运行温度，具备超温声光报警和故障报警、延时保护和快速启动等功能。PLC控制+4℃血液冷藏库及待检品冷藏库控制温度为+2℃~+6℃；-30℃血浆合格品冷藏库，待检品冷藏库及样本保存库控制温度为-30±2℃。调节精度均为±0.1℃。

　　当前血液冷藏库内温度、设定温度及其他运转参数可通过彩色触摸屏观察设定，并设置权限口令保护，避免由于误操作引起设备故障。当系统运转发生故障时，系统自动触发声光报警器，设备运行可靠性高。
