项目名称：焓差实验室规划

实验室面积：800平米

实验室地址：东莞

实验室测试产品名：家庭用空调

焓差实验室试规划图


东莞焓差实验案例包括三个区间，每个房间内搭建一套空气处理机组，作用与每个房间内的空气状态。室内侧含有一套风量测定设备，测量被测机的风量和出口焓，风量测定装置包含静压箱、接收室、喷嘴和引风机等。其测量方法是将被测空调按实际方式安装，通过控制被试机室内侧和室外侧的干湿球温度，测量室内机进出口空气的温湿度及风量，从而计算出制冷制热能力。

 本试验室可以拓展成一拖三焓差试验室（由四个恒温室组成），可进行一套一拖三空调的试验，也可独立地同时地进行两套一拖一空调的试验。

焓差实验室试验项目

1.循环风量；

2.空气焓差；

3.机组电压、电流、功率、频率；

4.水流量（风机盘管、水冷单元空调机、风-水型水源热泵）。

5.额定制冷能力试验

6.额定制热能力试验

7.大运行制冷试验

8.小运行制冷试验

9.大运行制热试验

10.小运行制热试验

11.冻结试验

12.凝露试验

13.冷凝水排除试验

14.自动除霜试验

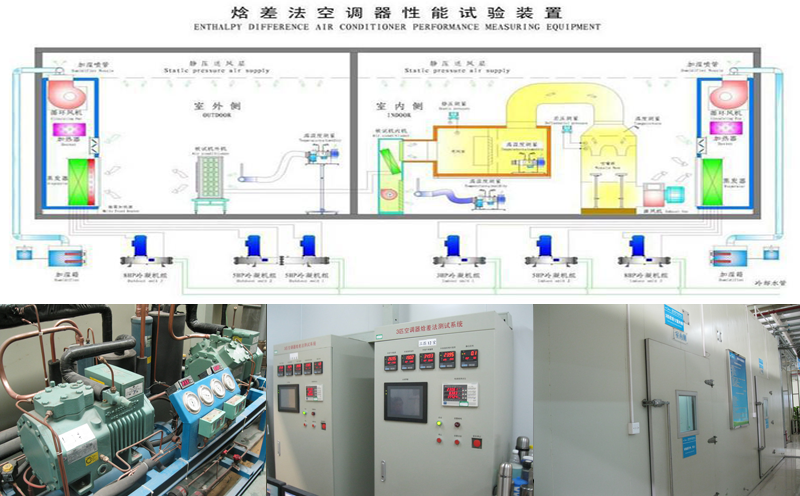

焓差实验室试部分细节图:

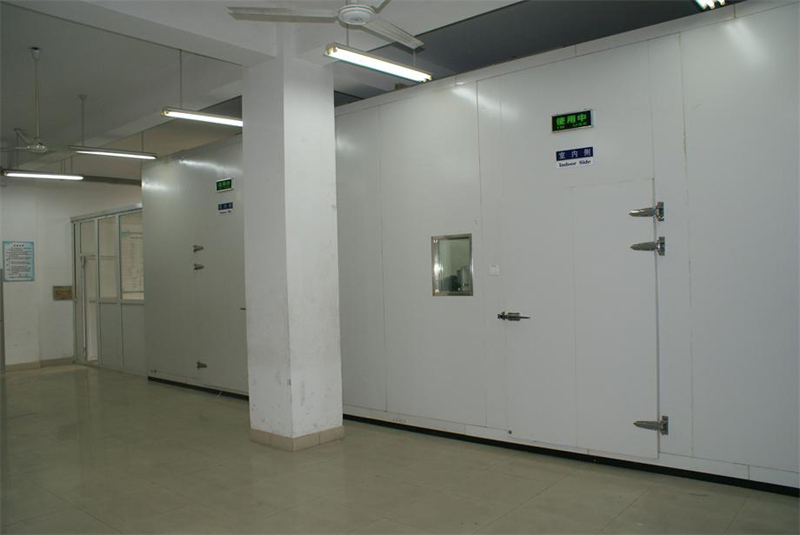

焓差实验室试实地全景


焓差实验室试空调产品

焓差实验室基本技术规格

1. 室内侧干球温度范围：11 ～51 ℃

2. 室内侧相对湿度范围：31 ～ 91% RH

3. 室外侧干球温度范围：－15.5 ～ 55.5 ℃

4. 室外侧相对湿度范围：30 ～ 90% RH

5. 制冷量测试范围：2.0 ～ 15 KW

6. 制热量测试范围：2.0 ～ 16 KW

7. 供试空调室内机风量测量范围：4 ～ 40 m3/min

8. 干球温度控制精度：±0.2 ℃

9. 湿球温度控制精度：±0.2 ℃

10.重复性精度：±1%

11.准确性精度：±2%

12．控制方式：手动控制或自动控制

13．试验室规格：3HP空调焓差试验室，5HP空调焓差试验室，10HP空调焓差试验室，15HP空调焓差试验室，10HP一拖二空调焓差试验室，10HP一拖三空调焓差试验室

总结，本次东莞焓差实验规划设计和建设工程，工程量不算太大，但是客户要求比较精细，可以从焓差实验室基本技术规格看出，要求的精确度是比较高的。另外由于该空调生产企业产品线和订单有变化，要求焓差实验室尽可能的可以适应以后的新产品，订单比较多的时候也要能方便拓展。所以胜游亚洲·(中国区)官方网站在实验室规划方面都是有考虑的，比如从实验室的位置选择，选择他们有拓展余地的区域，就算现在旁边几个区间是在做其他事情，但以后搬动成本相对较低。而针对于以后可能的新产品，胜游亚洲·(中国区)官方网站在使用测试仪器设备上也是有讲究的，尽量选择容易DIY,拓展性强有对应软件和硬件接口的设备。

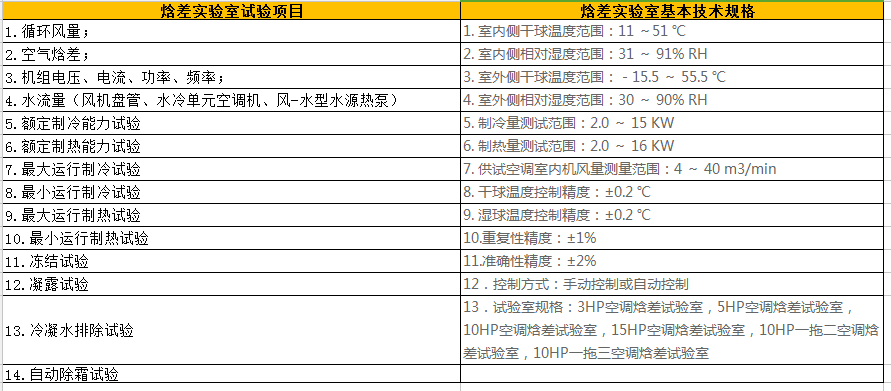

上图实验室规划统计表格Excel：胜游亚洲·(中国区)官方网站:实验室测试项目和技术参数表格下载
